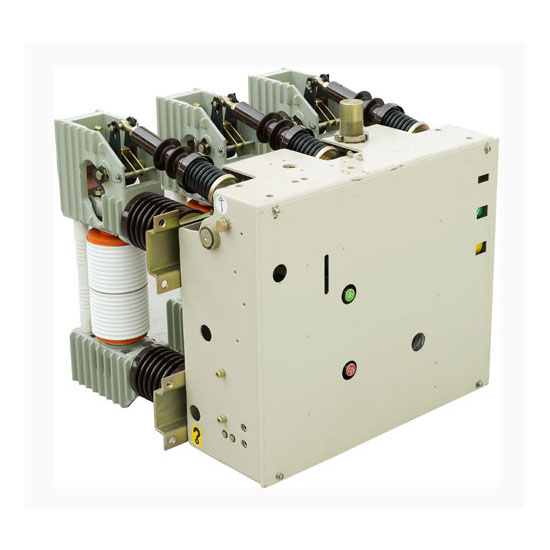

產品概述
在ZN12-12產品中，設計有斜裝式（ZN12-12型）和平裝式（ZN65-12）兩種，ZN65是在ZN12的基礎上加以改進而成，并開發了20kA容量真空斷路器，使產品的系列化更齊全。
型號及其含義 |  | 使用環境條件
1、周圍空氣溫度：上限+40℃（允許在-30℃時儲運）。
2、海拔：≤1000m;
3、溫度：空氣相對濕度日平均值不大于95%；
飽和蒸汽日平均值不大于2.2×10-3MPa
4、振福：地震烈度不超過8度；
5、無火災，爆炸，嚴重污穢，化學腐蝕及劇烈震動的場所。
主要技術參數| 序號 | 項目 | 單位 | 參數 | | 1 | 額定電壓 | kV | 12 | | 2 | 額定絕緣水平 | 1min工頻耐受電壓 | kV | 42(相間、相對地)48(斷口) | | 雷電沖擊耐受電壓 | 72(相間、相對地)85(斷口) | | 3 | 額定頻率 | Hz | 50 | | 4 | 額定電流 | A | 630 1250 1600 2000 2500 3150 | | 5 | 額定短路開斷電流（有效值） | kA | 20 25 31.5 40 | | 6 | 額定短路關合電流（峰值） | kA | 50 63 80 100 | | 7 | 4s額定短時耐受電流（有效值） | kA | 20 25 31.5 40 | | 8 | 額定峰值耐受電流（峰值） | kA | 50 63 80 100 | | 9 | 額定短路電流開斷次數 | 次 | 50 30(40kA) | | 10 | 機械壽命 | 次 | 30000 | | 11 | 額定操作順序 | | 分-0.3s-合分-180s-合分 | | 12 | 額定單個電容器組開斷電流 | A | 630 | | 13 | 儲能電機電壓 | V | ≌220 ≌110 | | 14 | 儲能電機功率 | W | 200 | | 15 | 合力閘電磁鐵電壓 | V | -220，-110 | | 16 | 合力閘電磁鐵電流 | A | DC0.89,DC1.91 | | 17 | 過流脫扣器電流 | A | 5 |
|
|
