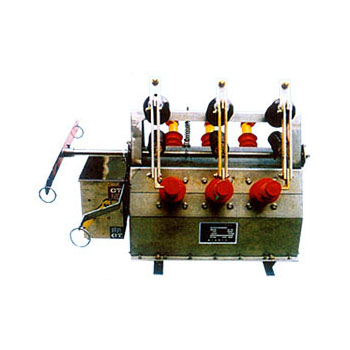

產品概述
ZW6-12系列高壓真空斷路器適用于12KV及以下交流50Hz的三相電力系統。主要用于農網和域網作為分、合負荷電流，過載電流及短路電流之用，也可以用于其他類似場所，還可以作為城市市區12KV級電網的分段開關。
型號及其含義 |  | 使用環境條件
1、海 拔：≤1000m(若需要增高海拔，則每增高1000m額定絕緣水平相應提高12%)；
2、周圍空氣溫度；上限+40℃，下限-30℃。
3、振幅：無經常性劇烈震動；
4、風 壓：不超過700Pa（相當于風速34m/s）。
5、污穢等級：Ⅳ級。
6、最大日溫差：不超過25℃
主要技術參數| 項目 | 單位 | 數量 | | 額定電壓 | KV | 12 | | 額定絕緣水平 | lmin工頻耐壓 | 干試 | KV | 42 | | 濕試（對地） | 34 | | 雷電沖擊耐壓（峰值） | 75 | | 額定電流 | A | 630 | | 額定頻率 | | 50 | | 額定短路開斷電流 | KA | 12.5、16、20 | | 額定短路關合電流（峰值） | | 31.5、40、50 | | 額定峰值耐受電流 | KA | 31.5、40、50 | | 額定短路耐受電流4s | 12.5、16、20 | | 操作順序 | 分-0.3s-合分-180s-合分 | | 額定短路電流開斷次數 | 次 | 30 | | 機械壽命 | 次 | 10000 | | 額定操作電壓配CT彈簧操作機構 | V | DC24V、48V AC、DC110V、220V | | 觸頭允許磨損厚度 | mm | 3 | | 過電流脫扣器額定電流 | A | 5 | | 重量 | Kg | 130（標準型） |
|
|
