概述

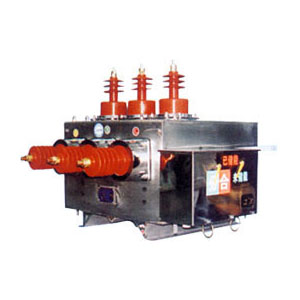

ZW10-12戶外柱上真空斷路器系三相交流50Hz戶外高壓開關設備，主要用于10kV農網和城網的電力系統，作為分、合負荷電流，過載荷電流及短路電流之用，也可用于其它類似場所。
斷路器可配隔離開關組成組合斷路器。
產品特點
內部采用了特殊的抗凝露措施，確保箱體內絕緣；
傳動方式采用專利技術，安裝方便，動作可靠，避免因機械故障影響斷路器的性能；
不充油、不充氣、體積小、重量輕，CT保護；
分斷電流大，無污染，無需檢修；
操縱既可電動，又可手動。
主要技術參數| 序號 | 項目 | 單位 | 參數 | | 1 | 額定電壓 | KV | 12 | | 2 | 額定頻率 | Hz | 50 | | 3 | 額定電流 | A | 630/1250 | | 4 | 工頻耐受電壓 | kV | 42/48 | | 5 | 雷電沖擊電壓（峰值） | kV | 75/85 | | 6 | 額定短路開斷電流 | KA | 12.5 16 20 / 20 25 31.5 | | 7 | 額定短路關合電流（峰值） | KA | 31.5 40 50 / 50 63 80 | | 8 | 額定短時耐受電流 | KA | 12.5 16 20 / 20 25 31.5 | | 9 | 額定峰值耐受電流 | KA | 31.5 40 50 / 50 63 80 | | 10 | 額定操作順序 | | 分-0.3s-合分-180s合分 | | 11 | 額定短路電流開斷次數 | 次 | 30 | | 12 | 機械壽命 | 次 | 10000 | | 13 | 觸頭允許磨損厚度 | mm | 3 | 14
| 額定操作電壓配CT型彈簧操動機構 | 合閘電壓 | V | 直流或交流220V | | 分閘電壓 | | 15 | 過流脫扣線圈額定工作電流 | A | 5 | | 16 | 電流互感器一、二次電流比 | | 100/5.200/5.300/5.400/5.630/5. | | 17 | 儲能電機 | 額定電壓 | V | 直流或交流220V | | 功率 | w | ≤200 | | 18 | 重量 | kg | 150 |
|
|
