FN3-12系列戶內高壓負荷開關 |
| ◎概述 |
| FN3-10?型戶內交流高壓負荷開關系三相交流50Hz的高壓開關設備,用于額定電壓為10KV的電力系統中,作為正常情況下分,合電路之用.負荷開關帶有RN型高壓熔斷器,可開斷短路電流,作為過載與短路之用. |
| ◎結構簡介 |

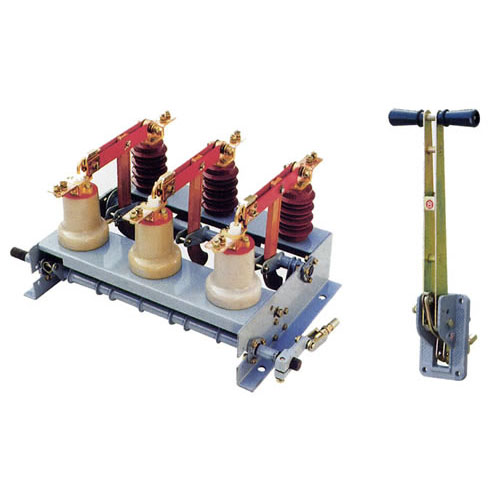

| 負荷開關由底架,傳動機構,支柱絕緣子,閘刀及滅弧裝置等用部分阻成.底架由鋼板焊接而成,并裝有傳動機構.閘刀借支柱絕緣子固定在底架上,閘刀接觸點鉚有限觸頭,端部裝有弧動觸頭.滅弧裝置與裝置及噴嘴構成.在底加上還配有跳扣,凸輪與快速合閘彈簧,可進行快速合閘動作. |
| ◎主要技術參數 |
| 額定電壓(KV) | 額定電流(A) | 額定開斷電流(KA) | 額定峰值耐受電流(KA) | 額定短時耐受電流(KA) | 額定短路持續時間(S) | 重量(KG) | | cosφ=0.15 | cosφ=0.17 | | 10 | 400 | 8.5 | 1.45 | 25 | 8.5 | 5 | 50 |
|

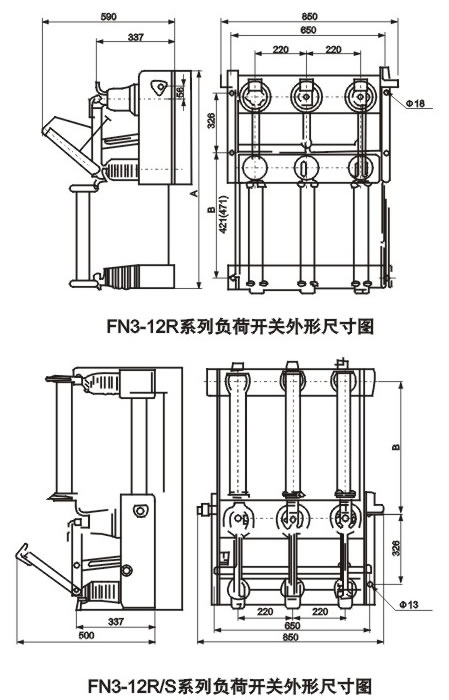

| ◎外形安裝尺寸 |
|
