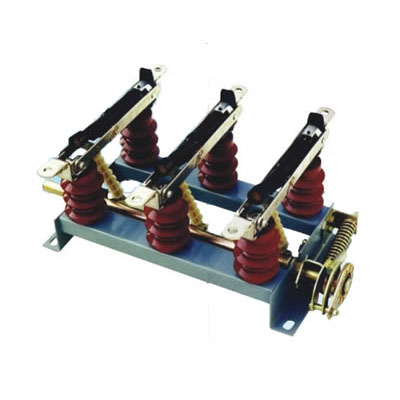

FN5型負荷開關
FN5型負荷開關

FN5型負荷開關

產品簡介

FN5-12R(L)系列戶內高壓負荷開關

◎概述

FN5-12R（L）型戶內交流高壓負荷開關一熔斷器組合電器適用于50HZ、12KV的電網絡中，作為開斷負荷電流及關合電流之用。帶有熔斷器的負荷開關可切斷短路電流作保護開關之用。
本負荷開關可配用CS6-1型手動操作機構、本產品專用CS口手動或CJ口電動操作機構。

◎使用環境條件

*周圍空氣溫度：+40℃~-25℃（電動不低于-5℃）；

*海拔不超過1000 m；

*相對濕度：日平均值不大于95%，月平均值不大于90%（+25℃）；

*周圍空氣應無腐蝕性或可燃性氣體及水蒸汽體等明顯污染；

*無經常性的劇烈運動。

◎主要技術參數
項目
單位
數據
額定電壓
KV
12
最高工作電壓
KV
12.7
額定頻率
HZ
50
額定電流
A
400
630
額定短時耐受民流（熱穩定）
KA/S
12.5/4
20/2
額定峰值耐受電流（熱穩定）
KA
31.5
50
額定閉環開斷電流
A
400
630
額定有功負載開斷電流
A
400
630
5%額定有功負載開斷電流
A
20
31.5
額定電纜充電開斷電流
A
10
額定空載變壓器載斷電流
1250kVA變壓器的空載電流
額定短路關合電流
KA
31。5
50
額定電流開斷次數
負荷/次
100%2
30%75
1min工頻耐受電壓（有限值）對地、相同/隔離斷口
KV
12/48
工頻耐受電壓隔離斷口間
KV
53
雷電沖擊耐受（峰值）對地、相同/隔離斷口
KV
75/85
分合痼操作力距（力）
Nm（N）
90（180）
100（200）

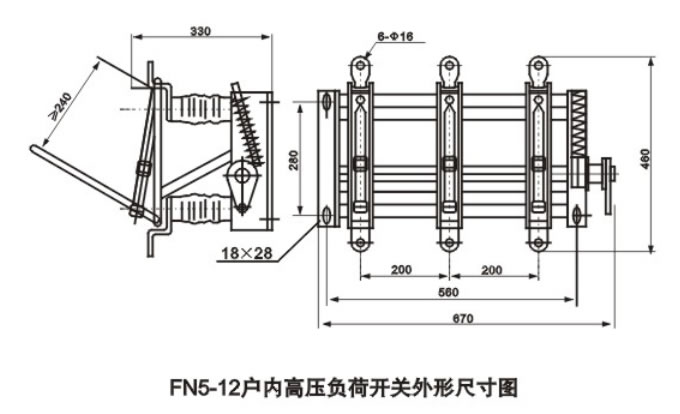

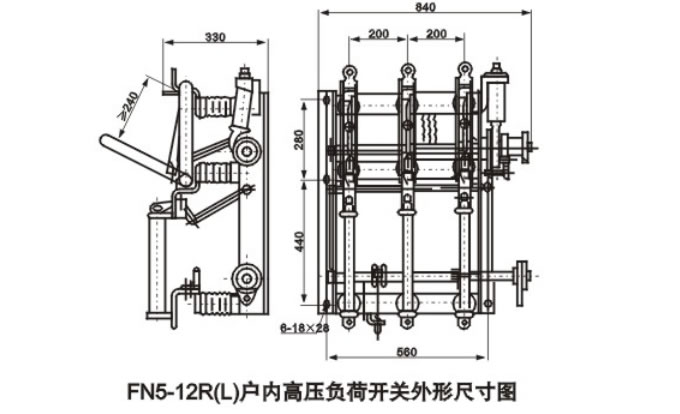

◎外形安裝尺寸




FN5-12R(L)系列戶內高壓負荷開關

FN5-12R(L)系列戶內高壓負荷開關
