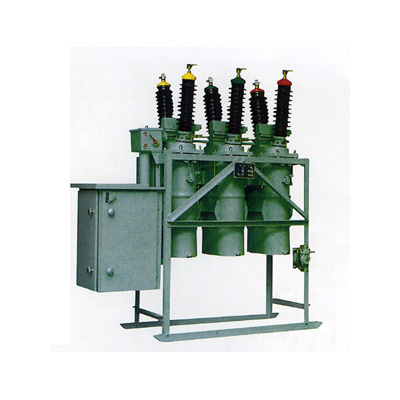

DW8-35高壓多油斷路器系三相交流50Hz戶外高壓電器設備，配用CD11-Ⅺ型直流電磁操動機構，適用于35kv輸配電系統的控制和保護。每臺產品只能附裝兩種CT（型號、電流比規格都完全相同時才是同一種CT），數量最多為12只。
項目 | 單位 | 數據 |
額定電壓 | KV | 35 |
額定工作電壓 | KV | 40.5 |
額定電流 | A | 1000 |
額定開斷電流 | KA | 16.5 |
額定開斷容量 | MVA | 1000 |
額定關合電流（峰值） | KA | 41 |
動穩定電流（峰值） | KA | 41 |
4秒熱穩定電流 | KA | 16.5 |
自動重合閘無電流間隔時間 | S | 0.5 |
額定操作循環 | 分0.5s-合分-180s-合分 | |
機構額定合閘電壓（直流） | V | 110/220 |
機構合閘電流 | A | 200、100 |
機構額定分閘電壓（直流） | V | 110/220 24/48 |
機構分閘電流 | A | 5/2.5 37/18.5 |
瓷套泄漏比 | cm/kv | 2.5 |
重量（無油） | Kg | 1470 |
油重 | kg | 380 |
