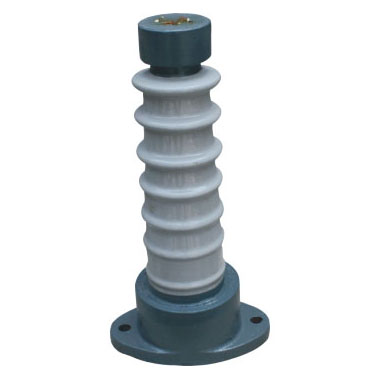

ZA-35T戶內外膠裝支柱絕緣子
ZA-35T戶內外膠裝支柱絕緣子

ZA-35T戶內外膠裝支柱絕緣子

產品簡介

  • 產品說明及使用方法:

    ZA-35T戶內外膠裝支柱絕緣子

    一、戶內支柱絕緣子概述

        戶內支柱絕緣子用于額定電壓6~35kV戶內電站,變電所配電裝置及電器設備,用以絕緣和固定導電部分。
        絕緣子適用于周圍環境溫度為-40℃~+40℃,安裝地點海拔高度普通型不超過1000m,高原型不超過4000m。
        絕緣子按膠裝結構分為外膠裝,內膠裝和聯合膠裝三種結構型式,絕緣子按額定電壓與抗彎強度等級分類如下:

    額定電壓

    Kv

    抗彎強度Kn

    外膠裝

    內膠裝

    聯合膠裝

    6

    3.75,7.5

    4

    10

    3.75,7.5,20

    4,(7),8,16

    4

    20

    20

    30

    35

    (7.5)

    4,(7.5),8

    注:表中()表示非標準等級




    二、絕緣子結構簡介

        絕緣子由瓷件和上、下金屬附件用膠合劑膠裝而成。瓷件端面與金屬附件膠裝接觸部位墊有彈性襯墊,瓷件膠裝部位分別采用上砂、滾花、挖槽等結構,以保證機械強度、防止松動、扭轉。瓷件表面均勻上白釉,金屬附件表面涂灰磁漆。
        絕緣子瓷件主體結構有空腔隔板(可擊穿式)結構和實心(不可擊穿式)結構兩種。聯合膠裝支柱絕緣子一般屬實心不可擊穿式結構。后一種結構比前一種結構提高了安全可靠性,減少了維護測試工作量。
        絕緣子瓷件外形有多棱或少棱兩種,多棱形增加了沿面距離,電氣性能優于少棱形,除將逐步淘汰的外膠裝支柱絕緣子外,其余產品均為多棱形。
        內膠裝結構,由于金屬附件膠入瓷件孔內,相應的增加了絕緣距離,提高了電氣性能,同時也縮小了安裝時所占空間位置,但由于內膠裝對提高機械強度不利,故機械強度要求較高的絕緣子,宜采用聯合膠裝(即上附件采用內膠裝,下附件采用外膠裝)。

    三、技術標準

    戶內支柱絕緣子按國標GB8287.1~8287.2《高壓支柱瓷絕緣子》制造。

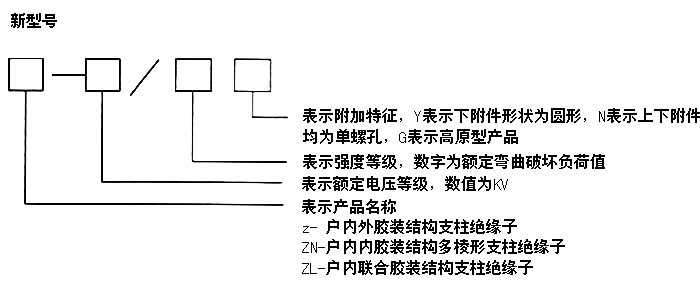

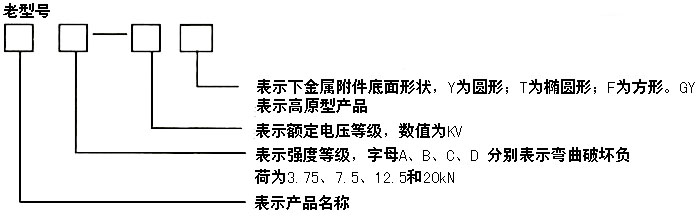

    四、型號說明

    Z——戶內外膠裝支柱絕緣子;
    ZN——戶內內膠裝支柱絕緣子;
    ZL——戶內聯合膠裝支柱絕緣子;
    對于外膠裝支柱絕緣子,破折號前字母L表示多棱式,字母A、B、D表示機械破壞負荷分別為3.75,7. 5,20kN。字母后分數,分子表示額定

    電壓千伏數,分母為機械破壞負荷Kn數。
    N——內膠裝上下附件為單螺孔者;
    Y——外膠裝和聯合膠裝下附件為圓形者;
    T——外膠裝下附件為橢圓形者;
    F——外膠裝下附件為方形者;
    G——高原型(老產品為GY)

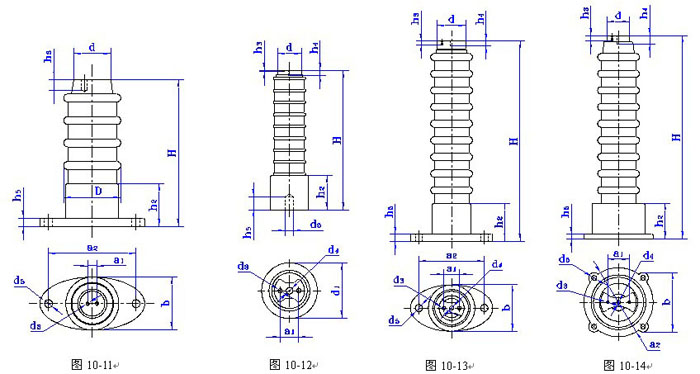

    五、外形及安裝尺寸

    型號

    圖號

    主要尺寸mm

    重量kg

    H

    D

    h1

    h2

    h3

    h4

    h5

    d1

    d2/b

    d3

    d4

    d5

    a1

    a2

    ZA-6Y

    10-1

    165

    86

    27

    36

    6

    13

    20

    62

    106

    2-M6

    M10

    M12

    36

    -

    2.1

    ZA-6T

    10-2

    165

    86

    27

    36

    6

    13

    10

    62

    110

    2-M6

    M10

    2-Φ12

    36

    135

    2.3

    ZB-6Y

    10-1

    185

    106

    38

    48

    7

    18

    22

    82

    129

    2-M10

    M16

    M16

    46

    -

    4.2

    ZB-6T

    10-2

    185

    106

    38

    46

    7

    18

    12

    82

    140

    2-M10

    M16

    2-Φ15

    46

    175

    4.9

    ZA-10Y

    10-1

    190

    86

    27

    36

    6

    13

    20

    66

    110

    2-M6

    M10

    M12

    36

    -

    2.25

    ZA-10T

    10-2

    190

    86

    27

    36

    6

    13

    10

    62

    110

    2-M6

    M10

    2-Φ12

    36

    135

    2.5

    ZB-10Y

    10-1

    215

    106

    38

    48

    7

    18

    22

    82

    129

    2-M10

    M16

    M16

    46

    -

    4.6

    ZB-10T

    10-1

    215

    106

    38

    46

    7

    18

    12

    82

    140

    2-M10

    M16

    2-Φ15

    46

    175

    5.24

    ZLD-10F

    10-3

    215

    110

    46

    65

    14

    22

    18

    160

    160

    4-M12

    M16

    4-Φ15

    76

    125

    9.5

    10kv/3.75kN

    10-1

    190

    110

    27

    36

    6

    13

    20

    66

    110

    2-M6

    M10

    M12

    36

    -

    2.8

    10kv/7.5kN

    10-2

    215

    126

    38

    48

    7

    18

    12

    82

    135

    2-M10

    M16

    2-Φ15

    46

    175

    6.0

    10kV/20kN

    10-3

    215

    110

    46

    65

    14

    22

    18

    160

    192

    4-M12

    M16

    4-Φ15

    76

    155

    10.9

    10kv/20kN

    10-3

    215

    110

    46

    65

    14

    22

    18

    160

    160

    4-M12

    M16

    4-Φ15

    76

    125

    10.9

    ZLD-20F

    10-4

    315

    143

    46

    80

    14

    22

    18

    128

    195

    4-M12

    M18

    4-Φ18

    76

    155

    16
